比较项目

镀锌铁皮加二次保温风管

单面彩钢板酚醛复合风管

外 观

基础板材

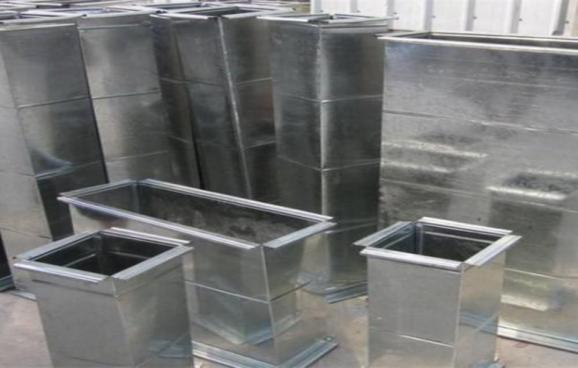

镀锌铁皮风管的基础板材：冷轧镀锌钢板。加工过程中容易对镀锌层造成破坏，不耐腐蚀、易生锈和氧化。

彩钢板消声复合风管的基础板材：彩色涂层钢板。它以冷轧镀锌钢板为基板，经过表面脱脂，磷化、铬酸盐等处理后，涂上有机涂料经烘烤而成，经过初涂和精涂处理后而成彩色钢板。

提高走廊标高

镀锌铁皮风管需要预留二次保温的空间，不然人工无法完成再保温的工作，镀锌铁皮风管单位面积重量大，需要用4#以上角钢做支架，因此占用的有效空间比较多。

彩钢板复合风管因制管保温一次完成，不必保留施工保温层空间，提高风管安装高度。同时，由于复合风管质量较轻，可以采用轻型材料做风管支吊架。本项目如采用彩钢板复合风管，可提高完成面标高40mm。

保温性能

镀锌铁皮风管导热系数很大（为60. 4 W/mK），无保温性能，必须另外加包保温层及保温防护层，橡塑保温板材导热系数为0.034 W/mK，在风管法兰处保温厚度不易保证或无保温，将产生冷桥现象，风管壁面保温层的覆盖均匀度有时也会因安装净空不足够而不易保证。保温性能的好坏，也受工人劳动技能和工作态度的限制，保温性能比较难控制。

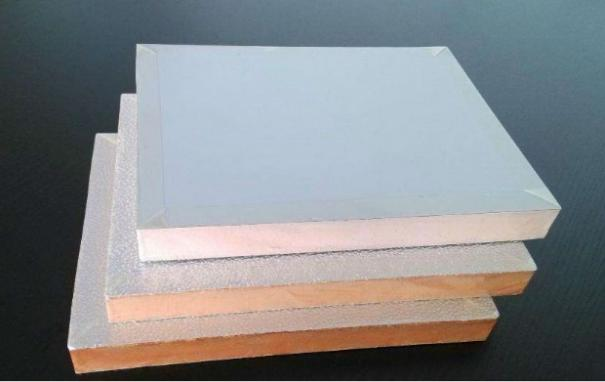

单面彩钢板酚醛复合风管采用的高密度酚醛保温板为保温层，密度为是80kg/m3,保温性能比较优越。酚醛泡沫的导热系数小，可达到0.020～0.032 W/（m·K），具有优良的隔热性能,热阻远大于传统风管的保温材料，同时材质均匀，粘合紧密，并与风管一次成型，减少人工保温工序，避免了人工保温带来的质量缺陷。

漏风量

镀锌铁皮风管：其漏风率通常要达到8 %～10 %（国家现行规范允许漏风率为10%），风管总长度增加时，漏风量要适当增加。

单面彩钢板酚醛复合风管的漏风量与风管的连接方式、加固措施及管内静压大小有关。单面彩钢板酚醛复合风管采用PVC卡式法兰承插式连接，

每段风管采用一张整体板材制作，通过开槽、合榫、胶粘制作连接，结合缝再铆接并且密封胶密封，不加固风管漏风量基本为0，加固风管漏风率不大于1%，系统漏风率不大于2 %。

消声降噪

铁皮风管固有的弊端，下料及咬口过程可能会出现“多肉及少肉”现象，由于这种现象的发生，通风系统在运行中将带来管道的震动及噪声，此种噪声，系统中的消声器都很难克服。

单面彩钢板酚醛复合风管不仅不会产生噪音而且具备一定的吸声性能，能吸收气流中的各种噪声能量。不仅能够避免空调通风设备的运转噪音通过气流传递到使用空间，而且能杜绝房间之间通过风管传播声音，保证各房间的私密性。

重量

容重为7870 kg/ m3，单位面积镀锌铁皮风管重量为10kg/m2（铁皮厚度δ= 0. 5～1.2 mm，含保温层、保温防护层，包括法兰、吊托支架的重量4～4. 8 kg）。

容重为80kg/ m3，单位面积单面彩钢板酚醛复合风管重量为3.5 kg/ m2（厚度δ= 20 mm，包括吊托支架的重量1. 5 kg），在各类风管材料中其重量比较轻。能有效减少建筑载荷。

防潮性能

易受潮、腐蚀生锈，在输送含湿量大的空调用空气时更为严重，尤其风管制作时在铁皮咬口处镀锌层遭到破坏，同时又不易弥补和防腐处理，冷桥产生处也会有凝露对管道的腐蚀，也因此影响了其整体寿命。

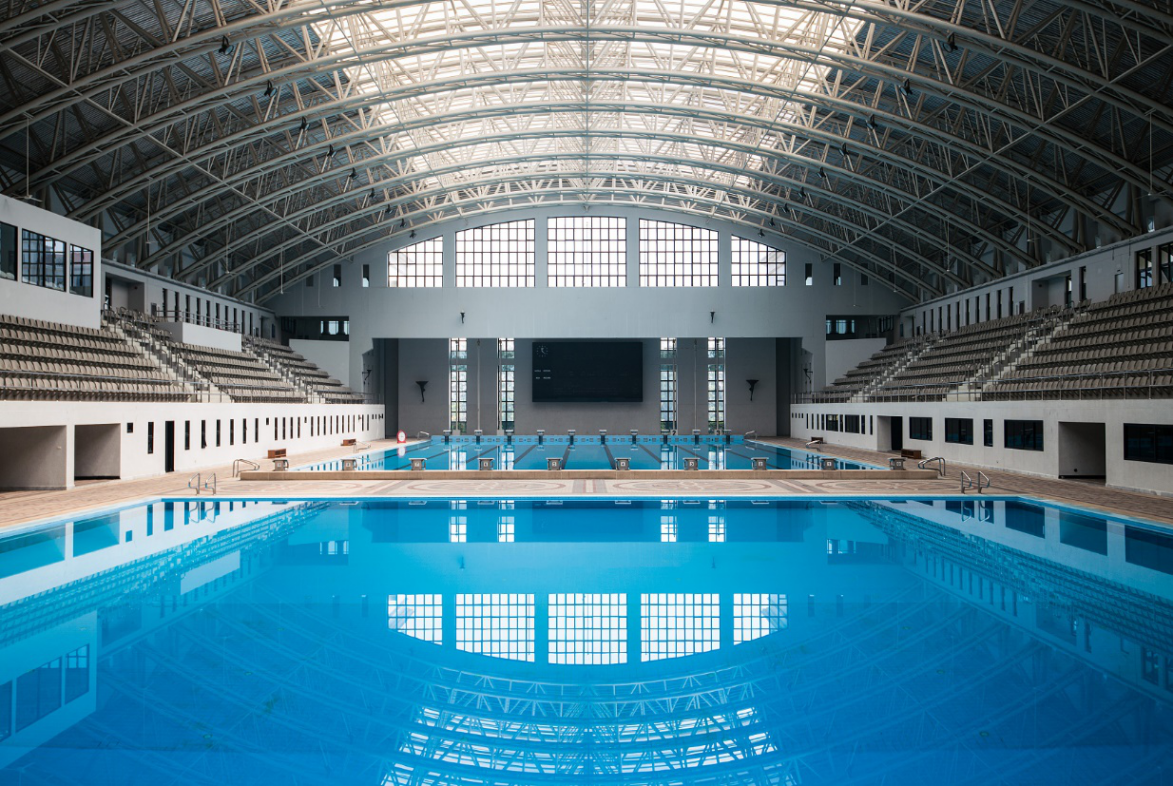

游泳馆属于高湿高热的场所，且水蒸气中含氯加大腐蚀性，对镀锌铁皮的材料破环更为严重，大大降低其使用寿命

测试证明，彩板在120℃烘箱中连续加热96小时，涂层表面光泽、颜色无任何变化，经过扭弯或冲压表面涂层无脱落现象。涂装质量远比对成型金属表面进行单体喷涂或刷涂的质量更均匀、更稳定、更理想，可保持25-50年色泽不退色。无易腐材料和部件，风管外表面为防潮彩钢板，其透湿率为0 ，具有极强的防锈蚀能力，酚醛保温板的吸水率不大于2%，管道长期处在潮湿环境中，它的消声和保温等各种性能不会改变。

连接法兰

镀锌钢板风管采用共板法兰连接，法兰边突出管道表面部分为50mm，在保温时非常不好处理，稍不注意就会出现“冷桥”现象（冷量由管道直接传入大气），并且此种法兰连接处也是管道漏风的薄弱点。

单面彩钢板酚醛复合风管采用PVC卡式法兰承插式连接，每段风管采用一张整体板材制作，通过开槽、合榫、胶粘制作连接，结合缝再铆接并且密封胶，不加固风管漏风量基本为0，加固风管漏风率不大于1%，系统漏风率不大于2 %。

施工周期

镀锌钢板风管安装复杂，施工周期长，本项目新风系统风管尺寸偏小，不能采用机器加工，需要采用手工制作，标准间内风机盘管出风口接管方式复杂，均为异形风管。需要采用手工制作，由于现在标准间内设备未定货，等装修方案确定后，风管施工将对工期造成较大影响。

单面彩钢板酚醛复合风管安装方便，施工周期短，可制作外形复杂的异形风管，不会对项目工期造成影响。

刚度、强度

强度较高，抗静压能力强，在断面尺寸大时必须按规定进行加固（规范规定边长大于或等于630 mm和保温风管边长大于或等于800 mm，且其管段长度大于1200 mm时，均应采取加固措施，对于边长小于或等于800 mm的风管，宜采用楞筋、楞线的方法加固）。

单面彩钢板酚醛复合风管外层的彩钢板通过复合机组与酚醛泡沫复合而成板材后，其刚度和强度远远大于单层钢板的刚度和强度，再通过专用设备制作成风管后，钢度强度不亚于镀锌钢板。

耐火性能

镀锌铁皮风管保温层采用橡塑保温材料，整体耐火等级为难燃B1级。

单面彩钢板酚醛复合风管外表面为彩钢板，保温层为酚醛保温板，整体耐火等级为难燃A2级。

风管外观

铁皮风管二次保温风管无论怎么处理，外观的美观程度也达不到

复合风管的美观程度，同时铁皮风管的法兰连接处的保温极难处理。

单面彩钢板酚醛复合风管不需要进行二次保温施工，一次成型，保温效果好，风管外表美观大方。彩钢板颜色均匀稳定，可保证25-50年不褪色。

适用场所、使用寿命

镀锌铁皮风管是一种传统的空调管道形式，可应用于绝大多数空调系统中。其防潮性差，加工制作中又会使镀锌层破坏，更易造成腐蚀生锈，降低了风管的整体寿命，其寿命一般为10～15年。

以彩钢板、酚醛保温板为基材，重量轻、耐腐蚀、抗老化，易拆装、修复和变更管线，广泛适用于各种工民用建筑以及其他特殊要求场所。寿命可长达30 年以上，国外已有使用30 年的工程实例，国内也有使用十几年的工程实例。在各种高端酒店及写字楼均有成功适用案例。
